주 참고 서적 : 데이터베이스 개론(2판) - 김연희
-
스키마
-
스키마(릴레이션 스키마)
- 데이터 구조와 제약 조건을 명시
- 속성, 개체, 관계에 대한 정의와 이들이 유지해야할 제약 조건 기술
- 속성 : 개체의 특성
- 개체 : 속성의 집합
- 관계 : 개체 사이의 관계
- 인스턴스
- 스키마에 실제로 저장된 값
-
분류 (3단계 데이터베이스 구조)
- 외부 스키마
- 개별 사용자 관점, 여러 개 존재 가능
- 전체 데이터베이스 중 특정 사용자가 관심을 가지는 일부분
- 개념 스키마
- 조직 전체의 관점, 하나 존재
- 모든 사용자에게 필요한 데이터를 통합한 데이터베이스. 데이터베이스의 전체적인 논리적 구조
- 일반적으로 스키마로 불림
- 내부 스키마
- 물리적 저장 장치 관점, 하나 존재
- 데이터베이스를 구성하는 레코드의 크기, 레코드를 구성하는 필드의 크기등을 기술
- 외부 스키마
-
데이터 독립성 (3단계 데이터베이스의 목적)
- 하위 스키마가 변하더라도 상위에는 영향을 끼치지 않는 성질
- 변경시 상위와 하위 스키마의 매핑 정보만 바꿔주면 된다
- 매핑 : 상위 스키마와 하위 스키마 사이의 대응 관계
- 분류
- 논리적 데이터 독립성 : 개념 스키마 변경되어도 외부 스키마 영향X(외부/개념 사상)
- 물리적 데이터 독립성 : 내부 스키마 변경되어도 개념 스키마 영향X(개념/내부 사상)
-
-
데이터 언어
- 데이터 정의어(DDL)
- 스키마 정의 및 수정 삭제
- 데이터 조작어(DML)
- 데이터 CRUD 작업 수행
- 데이터 제어어(DCL)
- 내부적으로 필요한 규칙 및 기법 정의
- 다음의 특성 보장 시키기 위함
- 무결성 : 유효한 데이터만 저장
- 보안 : 허가된 사용자만 접근 가능
- 회복 : 장애 발생시에도 일관성 유지
- 동시성 : 여러 사용자가 같은 데이터에 동시 접근 가능
- 데이터 정의어(DDL)
-
데이터 모델링
- 현실 세계의 데이터를 컴퓨터 세계의 데이터베이스로 옮기는 과정
- 개념적 데이터 모델링
- 논리적 데이터 모델링
- 구성요소
- 데이터 구조
- 연산
- 제약조건
- 현실 세계의 데이터를 컴퓨터 세계의 데이터베이스로 옮기는 과정
-
개체-관계 모델 (E-R Model)
-
개념적 모델링을 하기 위해 사용
- 현실 -> 개념
-
개체
-
고유한 것(다른 사물들과 구별)
-
개체 인스턴스 : 개체의 실제 값
-
ex)병원 : 환자, 의사, 간호사, ...
-
속성
- 개체가 가지고 있는 고유의 특성
- 분류
- 개수 - 개체 인스턴스 당 몇 개 가질 수 있는지
- 단일 값 속성
- 다중 값 속성
- 의미의 분해 가능성 - 속성이 하나 아니면 여러개의 집합으로 이뤄졌는지
- 단순 속성
- 복합 속성
- 예시 : 생년월일 -> 년, 월, 일로 세분화 가능
- 기존 값에서 유도
- 유도 속성
- 예시 : 할인 가격 -> 정가, 할인율에 의해 결정
- 유도 속성
- NULL 속성
- 아직 결정되지 않거나 모르는 값, 존재하지 않는 값
- 키 속성
- 개체의 인스턴스를 구분하는 데 사용
- 예시 : 고객 ID로 고객을 구분
- 키는 둘 이상의 속성으로 구성되는 경우도 존재
- 개체의 인스턴스를 구분하는 데 사용
- 개수 - 개체 인스턴스 당 몇 개 가질 수 있는지
- ex) 병원
- 환자 : 환자명, 병명, 진료과, 담당의사, ...
- 의사 : 의사명, 진료과목, 직위, 담당환자, ...
- 간호사 : 간호사명, 소속과, 직위, 담당환자 ...
-
관계
- 개체와 개체간의 관계
- ex) 의사는 환자를 진료한다
- 분류
- 매핑 카디널리티
- 어떤 개체의 인스턴스가 관계를 맺고 있는 상대 개체의 인스턴스 개수
- 1:1 관계
- 1:N 관계
- N:M 관계
- 참여 특성
- 개체가 필수 참여
- 개체가 선택적 참여
- 종속성(의존)
- 강한 객체 : 다른 객체의 존재 여부 결정
- 약한 객체 : 다른 객체에 의해 존재 여부 결정
- 예시 : 게시글과 댓글의 관계
- 1: N 관계
- 강한 객체 : 게시글
- 약한 객체 : 댓글 -> 게시글이 존재해야 댓글 존재 가능, 게시글이 사라지면 댓글도 사라짐
- 매핑 카디널리티
- 개체와 개체간의 관계
-
E-R 다이어그램
-
개체(Entity) 관계(Relation) 모델을 도식화 한 것
-
구성 요소
- 개체 : 사각형
- 속성 : 타원
- 관계 : 마름모
- 카디널리티
- 개체 : 사각형
-

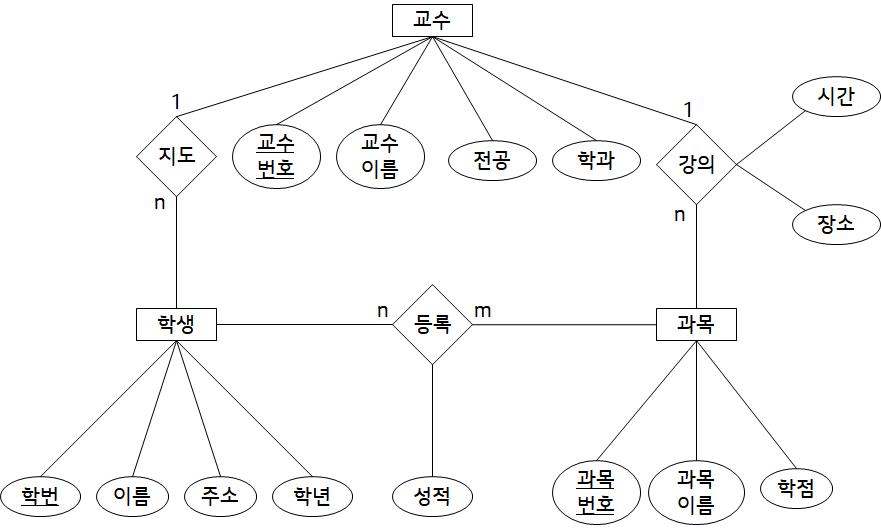

예시
-
-
-
논리적 데이터 모델
- E-R 다이어그램으로 표현된 개념적 구조를 데이터베이스에 저장할 형태(스키마)로 표현
- 데이터베이스 관리 시스템에 의존적
- 종류
- 관계 데이터 모델
- 계층 데이터 모델
- 네트워크 데이터 모델
- E-R 다이어그램으로 표현된 개념적 구조를 데이터베이스에 저장할 형태(스키마)로 표현
-
참고 자료
-
관계 데이터 모델의 개념
-
관계 데이터 모델
- 개념 세계 -> 컴퓨터 세계
- 릴레이션에 개체에 대한 데이터를 담아 데이터베이스 구성
-
용어 정리
- 릴레이션 : 하나의 개체에 대한 데이터, 행과 열로 이루어짐
- 열 -> 속성, 어트리뷰트
- 행 -> 인스턴스, 튜플
- 도메인
- 하나의 속성이 가질 수 있는 모든 값 또는 그 값을 제한 한 것
- 값을 정하기 어려우면 데이터 타입의 범위 지정 -> ex) CHAR(20)
- 참고) 속성은 원자값만 가진다
- NULL
- 값이 없음을 나타냄
- 차수
- 속성 전체의 개수, 정적
- 카디널리티
- 튜플의 전체 개수, 동적
- 릴레이션 : 하나의 개체에 대한 데이터, 행과 열로 이루어짐
-
릴레이션과 데이터베이스 구성
- 릴레이션 : 릴레이션 스키마 + 릴레이션 인스턴스
- 릴레이션 스키마 : 릴레이션 명 + 속성의 집합(릴레이션의 첫 행 헤더)
- 릴레이션 인스턴스 : 릴레이션 내 모든 튜플
- 데이터베이스 스키마 : 데이터베이스 내의 모든 릴레이션 스키마의 모음
- 데이터베이스 인스턴스 : 데이터베이스 내의 모든 릴레이션 인스턴스의 모음
- 릴레이션 : 릴레이션 스키마 + 릴레이션 인스턴스
-
릴레이션의 특성(다음 특성들을 만족해야함)
- 튜플의 유일성 -> 기준 : 키
- 튜플의 무순서
- 속성의 무순서
- 속성의 원자성 -> 속성이 가지는 값은 하나
-
키
고객아이디 고객이름 나이 등급 직업 적립금 주소 apple 김사과 20 gold 학생 1000 서울시 구로구 banana 반하나 25 vip 간호사 4500 부천시 원미구 carrot 이당근 28 gold 교사 1500 서울시 영등포구 orange 오랜지 22 silver 학생 0 서울시 마포구 -
튜플(인스턴스)을 유일하게 구분시켜주는 역할
-
하나의 속성 또는 여러개의 속성의 집합이 키가 될 수 있음
-
특성
- 유일성 : 각 튜플들은 유일 -> 각 튜플들은 서로 다른 키를 가짐
- 최소성 : 꼭 필요한 최소한의 속성으로만 키를 구성
-
종류
- 슈퍼키 : 유일성을 만족하는 속성 또는 속성들의 집합
- ex) 고객아이디, (고객아이디, 고객이름), (고객이름, 주소)
- 후보키 : 유일성 + 최소성을 만족하는 속성 또는 속성들의 집합
- ex) 고객아이디, (고객이름, 주소)
- (고객아이디, 고객이름) 은 고객아이디 만으로 유일성을 만족할 수 있으므로 배제
- ex) 고객아이디, (고객이름, 주소)
- 기본키 : 후보키 중에서 기본으로 사용하기 위해 선택
-
선택 기준
- NULL 후보키 배제
- 고객아이디는 필수 값
- (고객이름, 주소) 에서 주소는 입력하지 않아도 되는 경우 존재
- 가변적인 후보키 가급적이면 배제
- 고객아이디는 변경 불가
- (고객이름, 주소) 에서 이름, 주소가 바뀔 수 있음
- 단순한 후보키를 선택
- 단순하다 : 데이터 크기가 작거나 속성 값의 개수가 적거나
- 속성의 개수 : 고객아이디 < (고객이름, 주소)
- NULL 후보키 배제
-
고객아이디가 기본키로 최종 선정
-
- 대체키 : 기본키로 뽑히지 못한 후보키
- (고객이름, 주소)
- 외래키 : 다른 릴레이션의 기본키를 참조하는 속성 또는 속성들의 집합
- 릴레이션들 간의 관계 표현(참조)
- NULL값을 가질수 있음
- 외래키와 기본키의 이름은 달라도 된다, 단 도메인은 같아야 한다
- 참고) 외래키는 같은 릴레이션을 참조할 수도 있다
- 슈퍼키 : 유일성을 만족하는 속성 또는 속성들의 집합
-
-
-
관계 데이터 모델의 제약
- 데이터베이스에 정확한(올바른) 데이터가 존재할 수 있게 하기 위함
- 무결성 제약 조건
-
무결성 : 데이터에 결함이 없는 상태, 정확하고 유효한 상태
-
개체 무결성 제약 조건
- 기본키를 구성하는 모든 속성은 NULL 불가 -> 유일성X
-
참조 무결성 제약 조건
-
외래키가 참조할 수 없는 값을 가지는 것 불가
-
외래키가 참조하는 다른 릴레이션에서 튜플의 기본키로 존재하지 않는 값을 참조 불가
-
참조할 수 없는 값을 가질 때, 릴레이션 간의 관계 설정 불가하기 때문
-
-
예시
-
데이터베이스 스키마
-
고객 릴레이션
- 고객아이디(pk)
- 고객이름
- ...
-
주문 릴레이션
-
주문번호(p.k)
-
주문고객(fk) = 고객아이디
-
...
-
-
-
고객 릴레이션에 존재하지 않는 고객이 주문한 경우
- 주문 릴레이션의 외래키인 주문 고객의 값을 NULL로 설정
-
다음의 경우는 데이터베이스 관리 시스템이 자동으로 지원
- 주문 튜플 삽입 시
- 반드시 고객 튜플에 존재하는 기본키 중 하나를 참고해야 함
- 단, NULL 사용 가능
- 고객 튜플 삭제 시
- 주문 튜플에서 참조하는 튜플 삭제 불가
- 고객 튜플 수정 시
- 기본키가 아닌 다른 속성은 언제든 수정가능
- 기본키 수정시
- 주문 튜플의 외래키도 알맞게 변경해야함
- 주문 튜플 삽입 시
-
-
-
/2019-04-02-18-55-12.png)
모든 연산의 기본 단위는 튜플 (하나)임
- FROM
- ON
- JOIN
- WHERE
- GROUP BY
- CUBE | ROLLUP
- HAVING
- SELECT
- DISTINCT
- ORDER BY
- TOP
- COUNT()
- SUM()
- AVG()
- MIN()
- MAX()
GROUP BY
특정 속성의 값이 같은 튜플을 모아 그룹을 만들고, 그룹별로 검색(중복제거, NULL취급x)
- 장점
- 집계함수를 사용하기 용이
HAVING
그룹화된 결과에 대해 조건절 수행
- WHERE문과 동일
- WHERE문과 다르게 집계함수 사용가능
예시
-
컬럼 그룹화
SELECT 컬럼 FROM 테이블 GROUP BY 그룹화할 컬럼;
-
조건 처리 후 컬럼 그룹화
SELECT 컬럼 FROM 테이블 WHERE 조건식 GROUP BY 그룹화할 컬럼;
-
컬럼 그룹화 후 조건 처리
SELECT 컬럼 FROM 테이블 GROUP BY 그룹화할 컬럼 HAVING 조건식;
-
조건 처리 후 그룹화 후에 조건 처리
SELECT 컬럼 FROM 테이블 WHERE 조건식 GROUP BY 그룹화할 컬럼 HAVING 조건식;
-
ORDER BY가 존재하는 경우
SELECT 컬럼 FROM 테이블 WHERE 조건식 GROUP BY 그룹화할 컬럼 HAVING 조건식 ORDER BY 컬럼;
- 참고 자료 : https://yoo-hyeok.tistory.com/98
테이블간 공통특성을 통해 여러 테이블에서 가져온 튜플들의 집합
메인 쿼리문 안에 또 다른 쿼리문이 있는 것, 서브 쿼리가 먼저 실행
종류
- SELECT 절 서브쿼리 (스칼라 서브쿼리)
- 단일 행이나 단일 값으로 리턴되어야 함
- FROM 절 서브쿼리 (inline view 서브쿼리)
- 하나의 테이블로 리턴되어야 함
- WHERE 절 서브쿼리(중첩 서브쿼리)
- 단일 행과 다중 행으로 리턴 가능
- 단일 행
>,>=,<,<=,=
- 다중 행
- IN, ALL, ANY, EXISTS
요구 사항을 분석하여 데이터베이스를 설계하는 과정
- 요구사항분석 : 요구사항명세서 추출
- 개념적 설계 : 개념적 스키마(ERD) 추출
- 논리적 설계 : 논리적 스키마(릴레이션 스키마) 추출
- 물리적 설계 : 물리적 스키마 추출 (하드웨어, OS 고려)
- 구현 : SQL문을 작성하여 실제 데이터베이스 생성
과정
- 개체와 속성 추출 : 명사
- 관계 추출 : 동사
- ERD 작성
릴레이션 변환 규칙 적용, 튜플의 원자성을 지켜야함에 유의
과정
- 모든 개체는 릴레이션으로 변환
- N:M 관계는 릴레이션으로 변환 :
- n측 릴레이션 기본키와 m측 릴레이션의 기본키를 각각 외래키로 받아와서 두 외래키를 조합하여 기본키로 지정
- 외래키 받아오는 건 1과 동일, 새로운 기본키 지정
- 1:N 관계는 외래키로 변환
- 일반적인 1:N 관계는 외래키로 표현 : n측 릴레이션 개체에 1측 릴레이션 개체의 기본키를 외래키로 저장
- 약한 개체가 참여하는 1:N 관계는 외래키를 포함해서 기본키로 지정 : 1측 릴레이션 개체가 먼저 존재해야 n측 릴레이션 개체가 존재할 수 있으므로
- 1:1 관계는 외래키로 변환
- 일반적인 1:1 관계는 외래키를 서로 주고 받음
- 1:1 관계에 필수로 참여하는 개체의 릴레이션만 외래키를 받음
- 모든 개체가 1:1 관계에 필수적으로 참여하면 릴레이션 하나로 통합
- 다중값 속성은 릴레이션으로 변환
-
정규화의 필요성
- 데이터 중복으로 인한 삽입, 갱신, 삭제 이상 발생
- 이를 해결 하고자 정규화 도입
-
함수 종속
-
X -> Y
-
하나의 속성 집합 X값에 대한 다른 속성 집합 Y의 값이 항상 하나
-
Y는 X에 종속
-
X : 결정자, Y : 종속자
-
-
-
정규화
-
하위 정규형은 상위 정규형을 만족함(부분집합)
-
제1정규형
- 릴레이션 내 모든 속성의 도메인은 원자값을 가짐
-
제2정규형
- 릴레이션 내에서 기본키가 아닌 속성이 기본키에 완전 함수 종속
- 부분 함수 종속
- 완전 함수 종속의 반대, 이 경우 2정규화 진행
- 기본키를 구성하는 속성의 부분집합이 다른 속성의 결정자가 되는 경우
-
제3정규형
- 릴레이션 내에서 기본키아 아닌 속성이 기본키에 대해 이행적 함수 종속X
- 이행적 함수 종속
- X -> Y 이고 Y -> Z 이면, X -> Z인 경우 Z가 X에 대해 이행적 함수 종속
- 기본키가 아닌 다른 속성이 또다른 속성의 결정자면 3정규화 진행
-
BCNF (Boyce Codd Normal Form)
-
릴레이션의 함수 종속 관계에서 모든 결정자가 후보키
-
일반적으로 기본키가 유일한 결정자면 BCNF 만족
-
기본키의 부분 속성 집합이 기본키가 아닌 다른 속성에 종속되면 BCNF를 진행
-
-
