Complete development environment for the ATS Mini radio receiver: Android companion app and custom Bluetooth-enabled firmware.
This repository contains two main components:

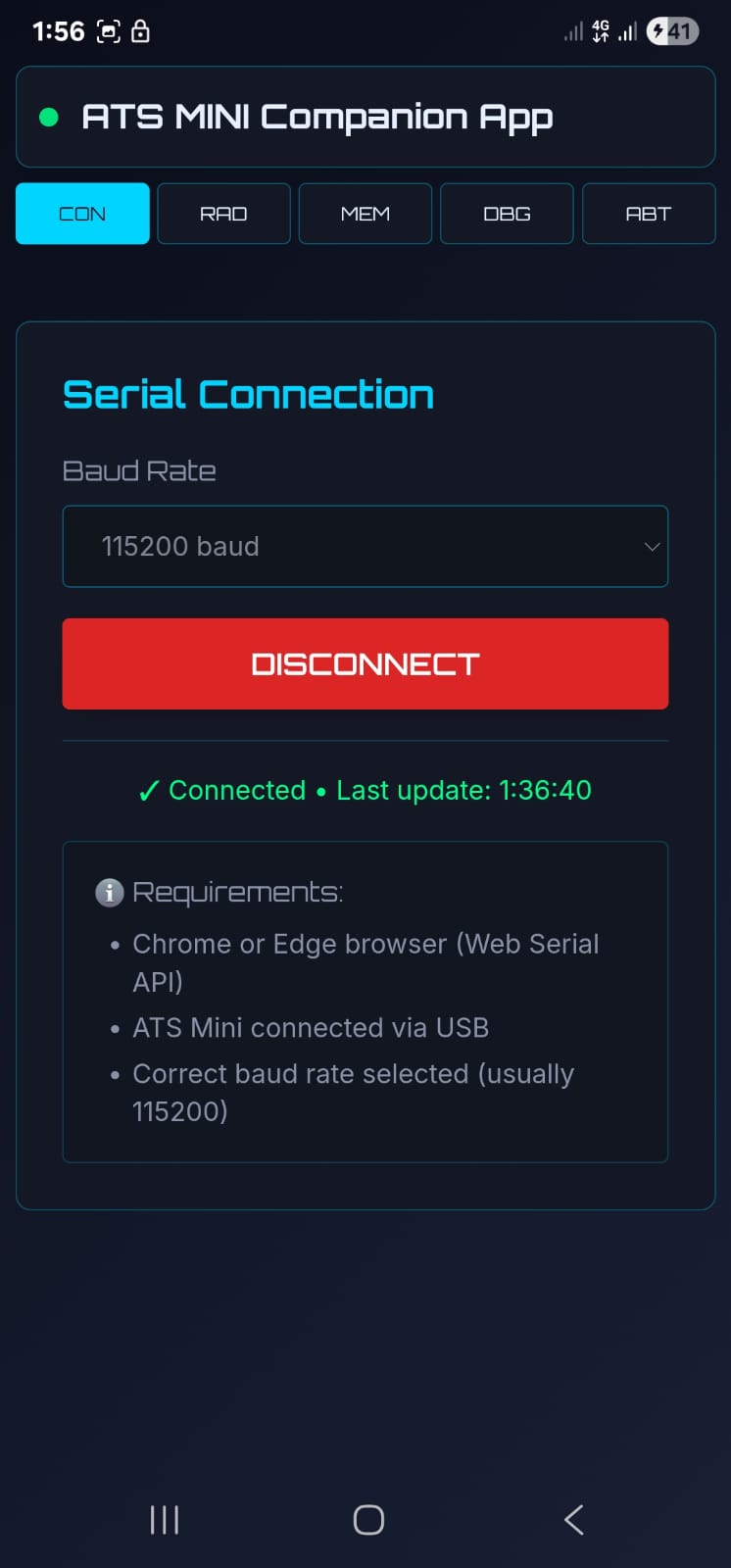

- Android Companion App - Remote control application for ATS Mini via USB Serial and Bluetooth LE
- Custom Firmware - Modified ATS Mini firmware with Bluetooth LE support and custom boot logo
Download APK v3.0 (Bluetooth Edition)
See Firmware README for detailed instructions on how to flash the Bluetooth-enabled firmware.
- Dual Connection Mode: USB Serial or Bluetooth LE

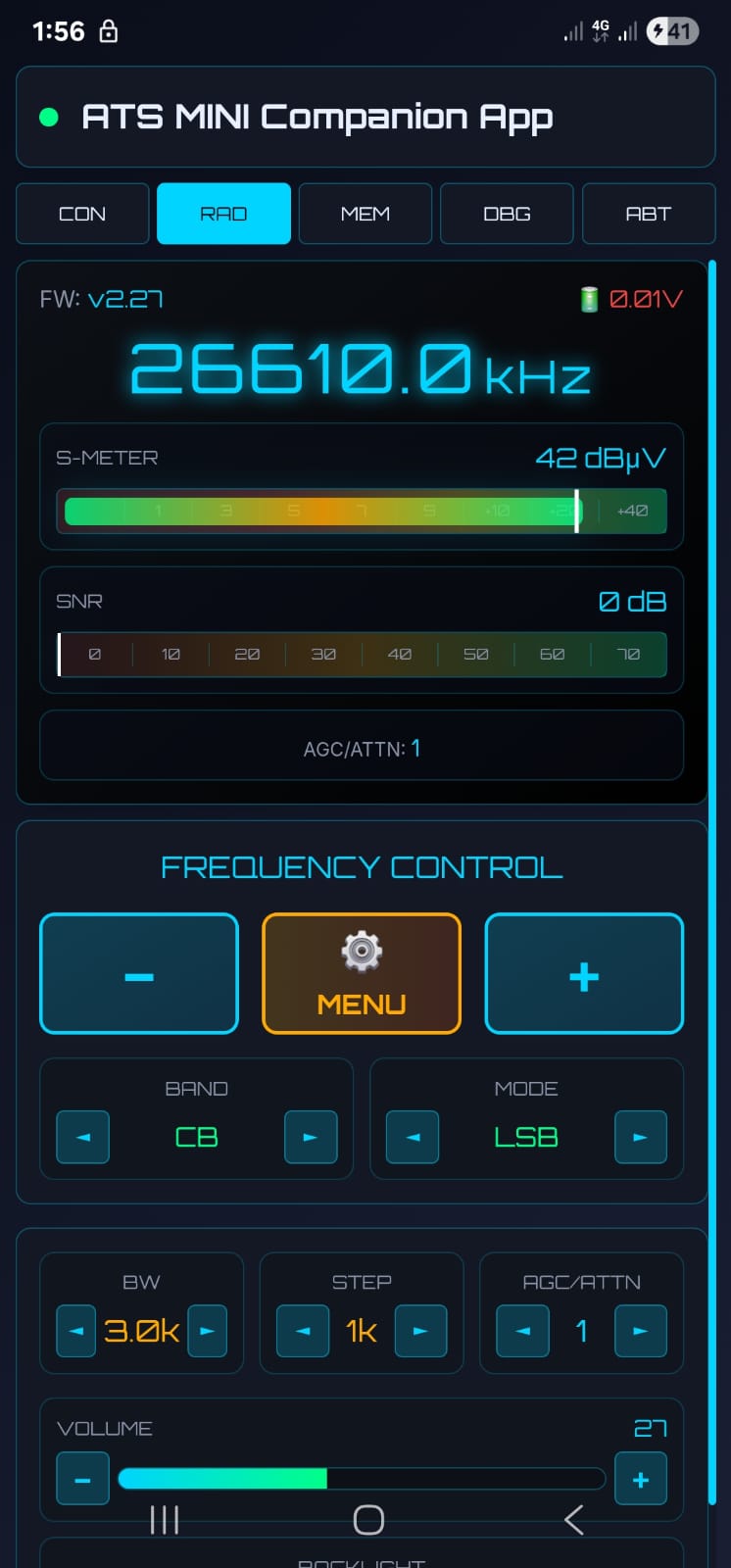

- Frequency Control: Precise tuning with +/- buttons and long-press support
- Band Management: Quick navigation between frequency bands
- Operating Modes: AM, FM, SSB mode switching
- Real-time Monitoring: RSSI, SNR, battery voltage display
- Full Remote Control: Volume, bandwidth, AGC, attenuator, backlight
- ✅ Bluetooth LE with Nordic UART Service
- ✅ WiFi/BLE automatic mutual exclusion (only one active at a time)
- ✅ Custom boot logo (2 seconds at startup)
- ✅ ESP32-S3-WROOM-1-N16R8 (16MB Flash + 8MB PSRAM)
- ✅ Logo embedded in firmware (no SPIFFS required)
ATS-Mini-Companion/
├── app/ # Android companion application
│ ├── src/ # React source code
│ ├── android/ # Native Android project
│ └── README.md # App build & dev instructions
│
├── firmware/ # ATS Mini custom firmware
│ ├── ats-mini/ # Arduino source code
│ ├── binaries/ # Compiled firmware files
│ ├── docs/ # Firmware documentation
│ └── README.md # Firmware build & flash instructions
│
├── releases/ # Prebuilt APK releases
│ └── ATS-Mini-Companion-BLE.apk
│
└── docs/ # General documentation
├── ANDROID-SETUP.md
└── images/
-
Install the Android App
- Download the APK from releases/
- Install on your Android device (enable "Unknown sources")
- Grant Bluetooth permissions
-
Flash the Firmware
- Follow instructions in firmware/README.md
- Use the precompiled binaries in firmware/binaries/
- Recommended: Flash
ats-mini.ino.merged.binat address0x0
-
Connect and Enjoy
- On ATS Mini: Settings > Bluetooth > Bluefruit
- Open the app and select "Bluetooth LE"
- Connect to "ATS-Mini"
- Android App Development: See app/README.md
- Firmware Development: See firmware/README.md
- Android device with USB OTG support
- USB OTG cable
- Android 7.0 or higher
- Android device with Bluetooth LE support
- Android 7.0 or higher
- ATS Mini with Bluetooth-enabled firmware (v1.4 or higher)
- React 19: JavaScript UI framework
- Vite 7: Build tool and bundler
- Capacitor 7: Cross-platform native framework
- TailwindCSS: CSS framework
- Capacitor Serial Plugin: USB Serial communication
- Capacitor Bluetooth LE Plugin: Bluetooth communication
- Arduino Framework: For ESP32-S3
- SI4735 Library: Radio chip control
- NimBLE: Bluetooth LE stack
- TFT_eSPI: Display driver
- WiFi: Network connectivity
- Android App Documentation
- Firmware Documentation
- Android Setup Guide
- Bluetooth Implementation Details
- Flashing Instructions
- Flash the Bluetooth-enabled firmware (v1.4) from firmware/binaries/
- Verify Bluetooth is activated: Settings > Bluetooth > Bluefruit
- Restart the ATS Mini (press RESET button)
- Stay within 2 meters range
- Reduce distance to less than 5 meters
- Remove metal obstacles between devices
- Verify ATS Mini battery level (> 3.5V)
- Close other Bluetooth apps
For more troubleshooting, see firmware/binaries/FLASH_INSTRUCTIONS.md
- NEW: Bluetooth LE support with Nordic UART Service
- NEW: Dual connection mode (USB Serial + Bluetooth LE)
- NEW: WiFi/BLE automatic mutual exclusion in firmware
- NEW: Custom boot logo on ATS Mini
- IMPROVED: Connection status indicator
- IMPROVED: Real-time data streaming via Bluetooth
- INCLUDED: Complete firmware source code
Previous versions: app/CHANGELOG.md
This project is under the MIT License.
Developed by EA5IYR - Miguel Cañadas
Contributions are welcome! Please open an issue to discuss important changes before creating a pull request.
If you encounter any problems or have suggestions, please open an issue in the GitHub repository.
This project is a companion application for the ATS Mini radio receiver, an amazing open-source project by the ESP32-SI4732 community.
ATS Mini Radio Receiver:
Special thanks to the ATS Mini development team for creating such an excellent and hackable radio receiver platform.
